Máquina laminadora de 3 rolos

A máquina dobradeira de três rolos (também conhecida como máquina dobradeira de três rolos com ajuste descendente de arco) é um equipamento de dobra de placas de alta eficiência e alta precisão derivado da tecnologia europeia. Sua principal característica é que os dois rolos inferiores se elevam ao longo de uma trajetória de arco, permitindo pré-dobrar ambas as extremidades da placa e rolar em um círculo com uma única alimentação.

Anterior：Nenhum artigo anterior
Próximo：Máquina de rolamento hidráulico de 3 rolos
  • Principais características técnicas

Pré-dobra eficiente
Pré-dobragem completa em ambas as extremidades laminação geral com uma alimentação, sem necessidade de virar a placa.
Borda reta restante curta (geralmente aproximadamente igual à espessura da placa), alta taxa de utilização de material.

Acionamento de rolo completo
Todos os três rolos acionam rolos com grande torque, evitando efetivamente o deslizamento da placa.
Adequado para laminação de aço inoxidável, liga de alumínio e outros materiais escorregadios, bem como chapas grossas.

Alta precisão e estabilidade
O levantamento do arco dos dois rolos inferiores garante alta precisão de sincronização (até ±0,2 mm).
Equipado com rolamentos autocompensadores de rolos, apresentando baixo atrito, alta rigidez e longa vida útil.

Versatilidade
Capaz de rolar peças redondas, em arco e cônicas.
Integrado com funções de modelagem e nivelamento de placas.

Estrutura da Máquina

Top Roll: Posição fixa, servindo como rolo motriz para fornecer força de flexão principal e potência rotacional.
Dois rolos inferiores: rolos ativos totalmente acionados, movidos por motores hidráulicos, capazes de levantar ao longo de uma trajetória de arco.

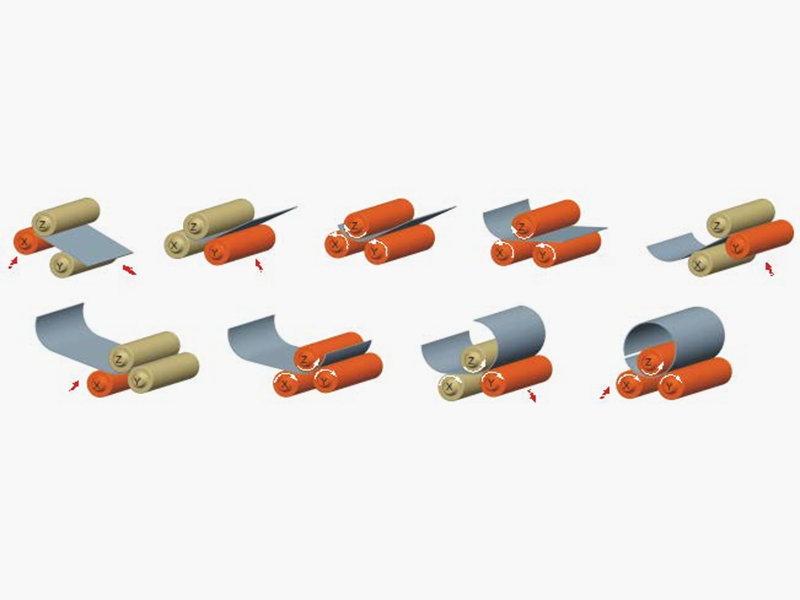

Processo de laminação

●  A chapa é alimentada entre o rolo superior e os dois rolos inferiores.
●  Os dois rolos inferiores sobem de forma síncrona ao longo do arco para fixar e pressionar a placa.
●  Os três rolos giram de forma síncrona, impulsionando a placa para frente por meio de fricção para obter flexão contínua.
●  A trajetória do movimento do arco permite o controle preciso da pré-flexão em ambas as extremidades da placa, com o mínimo de borda reta restante.

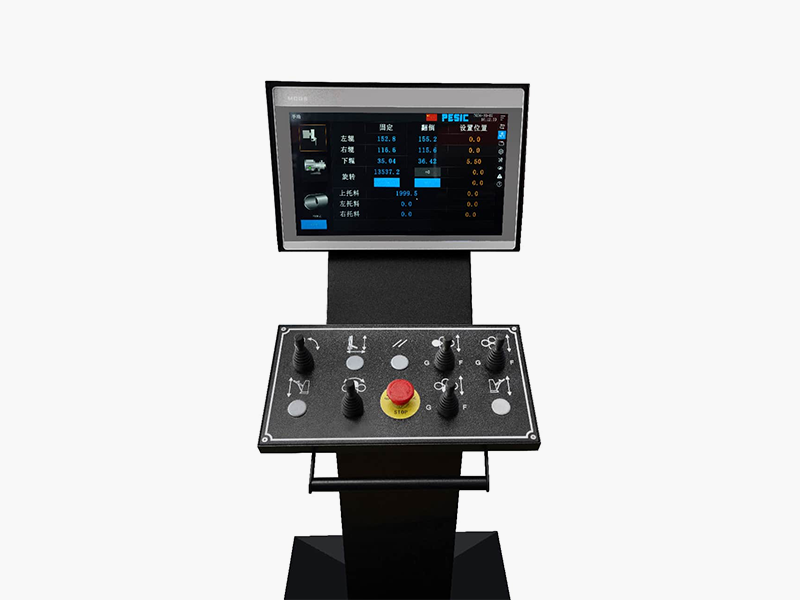

Sistema de controle CNC

O sistema de controle está equipado com uma tela grande de 15 polegadas. O sistema de controle possui um programa de laminação automática, que pode realizar a operação com um botão, rolar automaticamente o material em um círculo e arco ao mesmo tempo e possui numeração de dados, armazenamento e funções de chamada. Ele pode armazenar centenas de dados para facilitar a rolagem automática de várias especificações. O sistema é compatível com programas de operação manual e pode ser operado manualmente quando necessário.

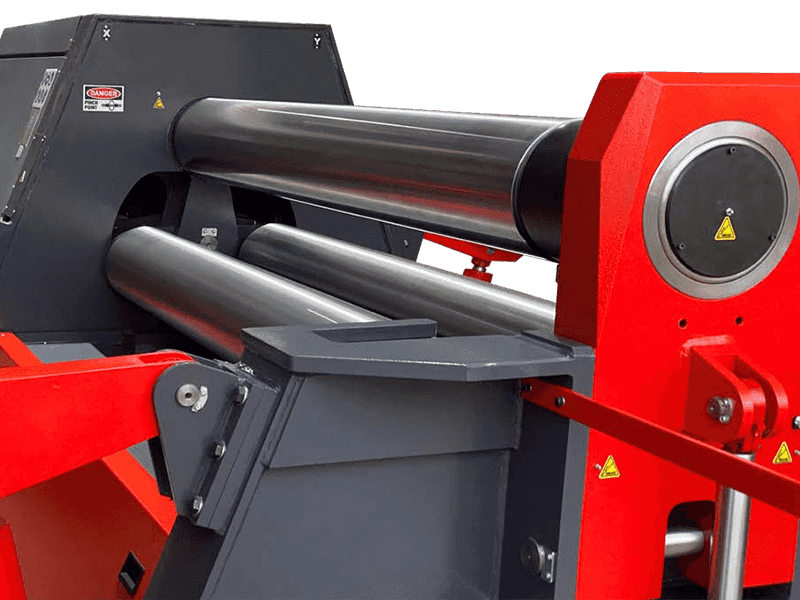

Rolo e Coroa

Os elementos mais importantes das máquinas de rolos laminados são os próprios rolos. Geralmente, as máquinas do mercado possuem diâmetros menores, rolos fracos que se deformam durante o processo de pré-dobragem e provocam um ponto achatado na borda da chapa.
Nossa máquina projetou rolos com diâmetro maior e utiliza rolos de aço forjado de alta qualidade que são usinados em tornos CNC de alta precisão.
A superfície de trabalho dos rolos é endurecida por indução CNC e polida até HRC 54-58 com testes de dureza realizados em vários pontos dos rolos. O menor diâmetro de curvatura de 3 x o diâmetro do rolo superior é facilmente alcançado.
Os rolos são usinados com uma coroa para compensar a deflexão do rolo durante o processo de pré-dobragem.
