Máquina laminadora de 4 rolos

Laminação de chapas de alta precisão

‌Ampla gama de aplicações‌

Alta eficiência na produção

‌Excelente qualidade de formação de chapa

‌Fácil de operar e manter

‌‌Alta segurança

Anterior：Máquina de rolamento hidráulico de 3 rolos
Próximo：Sem próximo artigo
  • RECURSOS PADRÃO

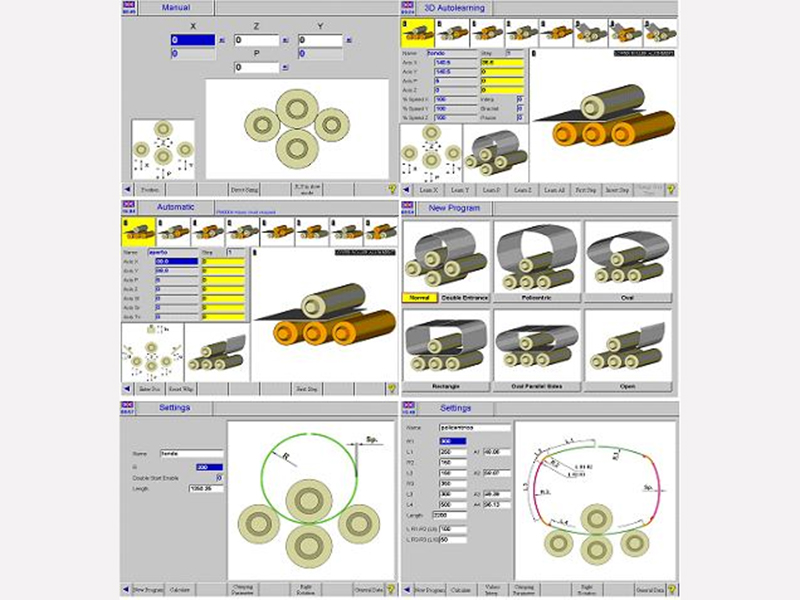

Tela de toque multifuncional de 7''

Controle PLC com opções manual, semiautomática e totalmente automática

Sistema de orientação de rolamento

Sistema de dobra cônica

Peças auxiliares de dobra cônica

Rolos superiores e inferiores acionados por motor hidráulico e caixa de engrenagens planetárias

Sistema de guia linear

Rolos endurecidos e polidos por indução (42CrMo)

Normas CE

Capa de proteção transparente para painel de controle

  • RECURSOS OPCIONAIS

Suporte central

Suportes laterais hidráulicos (2 peças)

Mesa de alimentação de materiais

Tabela de saída de material

Rolos de requisitos especiais

Processo de laminação de máquina laminadora de placas de quatro rolos

O processo de laminação é mostrado na figura.

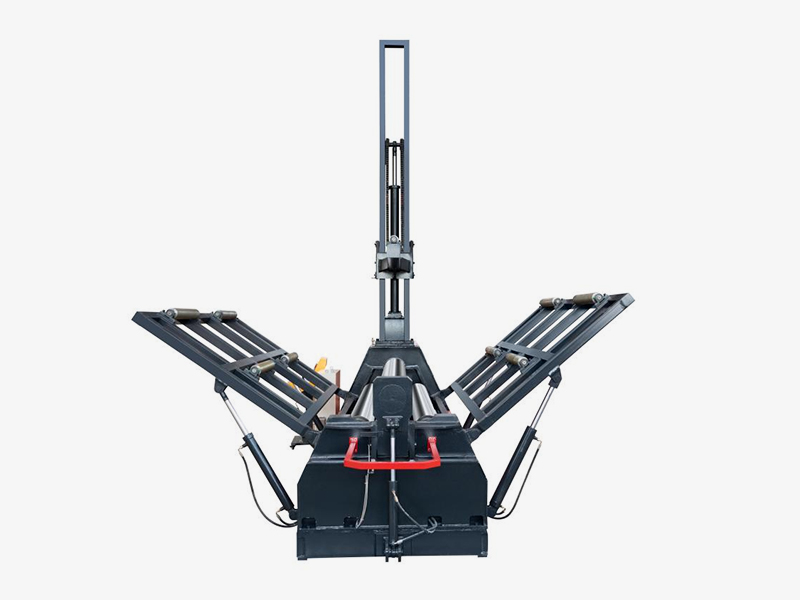

Corpo da máquina estável e robusto

O corpo da máquina é reforçado e abaixado para minimizar as torções e deformações. O corpo robusto da máquina é unido à estrutura forte da máquina por barras de aço.

Vantagens de Engenharia e Produção

Todas as máquinas são projetadas por engenheiros experientes em nossa fábrica.

Esses engenheiros projetam as máquinas com foco na tecnologia de engenharia 3D com implementação de análise mecânica.

Todos os sistemas mecânicos e eletrônicos são projetados e testados por engenheiros especialistas em suas áreas.

Rolo e Coroa

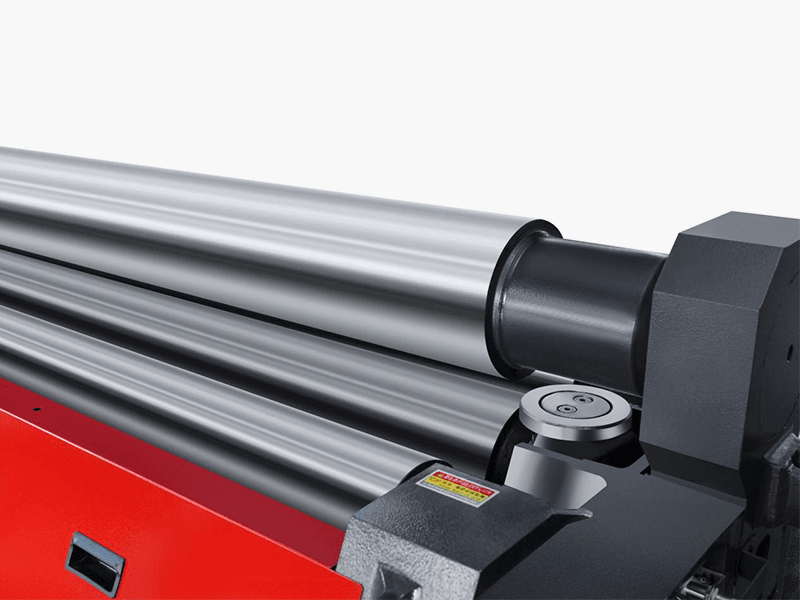

Os elementos mais importantes das máquinas de rolos laminados são os próprios rolos. Geralmente, as máquinas do mercado possuem diâmetros menores, rolos fracos que se deformam durante o processo de pré-dobragem e provocam um ponto achatado na borda da chapa.
Nossa máquina projetou rolos com diâmetro maior e utiliza rolos de aço forjado de alta qualidade que são usinados em tornos CNC de alta precisão.
A superfície de trabalho dos rolos é endurecida por indução CNC e polida até HRC 54-58 com testes de dureza realizados em vários pontos dos rolos. O menor diâmetro de curvatura de 3 x o diâmetro do rolo superior é facilmente alcançado.
Os rolos são usinados com uma coroa para compensar a deflexão do rolo durante o processo de pré-dobragem.

Extremidade de queda hidráulica

A extremidade hidráulica permite fácil remoção das peças formadas.

Sistema de dobra cônica

Através de uma construção superior, um corpo maciço e a capacidade de inclinar os rolos inferiores e laterais, você pode facilmente dobrar peças cônicas de grande ângulo e pequeno diâmetro.

Sistema Elétrico

A estação hidráulica da máquina laminadora de placa servo de quatro rolos adota o controle do servo motor e é controlada com precisão pelo sistema CNC, que pode obter controle de deslocamento de alta precisão e ajuste de parâmetros.

Ampla gama de aplicações

A laminadora de placas de 4 rolos é adequada para processar placas metálicas de vários formatos, sejam elas redondas, ovais ou retangulares. Isso faz com que ele tenha uma ampla gama de aplicações na indústria de processamento de metais e possa atender às necessidades de diferentes indústrias.

Sistema opcional de suporte de folhas laterais, verticais ou especiais

O lado hidráulico ou vertical opcional suporta o estiramento da folha e evita a deterioração da forma de dobra em dobras de grandes formatos. Pode ser produzido de acordo com diferentes tonelagens e alturas.

Sistema de controle

O sistema de controle possui um programa de laminação automática, que pode realizar a operação com um botão, rolar automaticamente o material em um círculo e arco ao mesmo tempo e possui numeração de dados, armazenamento e funções de chamada. Ele pode armazenar centenas de dados para facilitar a rolagem automática de várias especificações. O sistema é compatível com programas de operação manual e pode ser operado manualmente quando necessário.

Princípio de funcionamento

A laminadora de placas de quatro rolos é acionada pelo rolo superior (conforme mostrado abaixo): o rolo superior é o rolo de acionamento, e o motor hidráulico independente e a caixa de redução planetária de alta potência são acoplados diretamente (linearmente), sem a transmissão de engrenagem intermediária, que é o método de condução com maior economia de energia. O motor hidráulico está equipado com um freio instantâneo para parar com precisão o rolo no estado de pré-dobra.

Rolamentos em ambas as extremidades do rolo de trabalho

Cada rolo é equipado com um rolamento autocompensador de rolos muito durável. A vantagem deste rolamento é que não importa onde o rolo esteja inclinado, ele pode se mover de maneira suave e segura ao longo da inclinação do rolo e finalmente retornar à sua posição original.

Cilindro do Rolo Inferior

O cilindro do rolo inferior e o cilindro do rolo lateral são instalados nas ranhuras guia das estruturas esquerda e direita, respectivamente. O movimento alternativo do cilindro pode fazer com que o rolo inferior e o rolo lateral se movam para cima e para baixo ao longo da ranhura guia, e também podem se mover inclinados, tornando conveniente rolar a peça cônica e corrigir e arredondar a peça.
