Prensa dobradeira servoelétrica CNC

  • 80%

    Conservação de energia

  • <0,5mm

    erro

  • 4000

    RPM

Máquina dobradeira servo elétrica CNC, acionada por um servo motor, a eficiência de processamento é muito melhor do que a máquina dobradeira de prensa hidráulica tradicional e não há necessidade de usar óleo hidráulico, protegida ambientalmente e livre de poluição, em comparação com equipamentos convencionais, servo elétrica pura economia de energia da máquina dobradeira de cerca de 80%, velocidade deslizante rápida, alta eficiência de produção, alta precisão de dobra, pode ser uma boa garantia de erro de ângulo de dobra dentro de 0,5 mm.

A máquina adota controle avançado de barramento de sistema, modo de comunicação de módulo terminal, fiação simples, velocidade de transmissão de sinal mais rápida, forte sistema anti-interferência e boa escalabilidade, para garantir que toda a máquina seja mais estável e confiável.

A máquina dobradeira servo elétrica CNC é um tipo de equipamento de dobra de chapa de metal de alta precisão e alta eficiência. Comparada com a máquina dobradeira hidráulica tradicional, a máquina dobradeira servo totalmente elétrica usa tecnologia avançada de servo acionamento elétrico, tem capacidade de controle de posição precisa e pode obter processamento de dobra de alta precisão, para garantir a precisão do tamanho e da forma do produto.

Reproduzir o Vídeo
Anterior：Freio de prensa de servo cnc premium
Próximo：Sem próximo artigo

  • 15.6 Polegadas

    Tela sensível ao toque

  • 10 Polegadas

    máquina embarcada




Máquina incorporada de 15,6 polegadas (incluindo tela sensível ao toque), alta resolução 1920×1080


Opcional: máquina embarcada de 10 polegadas (incluindo tela sensível ao toque), resolução 1024×600

Sistema operacional embarcado Linux

Interface periférica USB;

Interface de dispositivo de proteção fotoelétrica de segurança;

Interface do robô de dobra;

Controle de seis eixos;

Interface do dispositivo de compensação de mesa;

Plataforma de sistema de controle numérico industrial;

Algoritmo avançado de dobra de chapa metálica e algoritmo de controle de movimento;


  • Comparado com a transmissão por correia síncrona, o esquema de conexão direta é mais simples e confiável.

  • Acionamento servomotor, baixo ruído; Maior precisão, sem escala magnética em circuito fechado, reduz custos.


  • Cancele o mecanismo da roda síncrona e as peças do cabeçote, economize mais peças e reduza o peso de quase 1 tonelada, o custo total é menor.


  • O servo motor do fuso usa motor de alta velocidade de 4000 RPM, velocidade mais rápida e menor custo.

  • Servomotor de fuso com encoder absoluto, inicializa sem procurar posição zero.

A série elétrica pura usa um parafuso de esfera de alta precisão com servo acionamento duplo, que tem um deslocamento deslizante e altura de abertura maiores do que outros tipos semelhantes de máquinas de dobra no mercado, e o design forte da fuselagem garante a melhor precisão, rigidez e longa vida útil.

O acabamento de primeira classe da carroceria (incluindo o controle deslizante, a base e o espelho) também é um fator importante para garantir um movimento suave e excelente desempenho da máquina. A máquina usa um fuso de esfera de alta precisão para fornecer excelente equilíbrio e orientação do controle deslizante durante todo o processo e pode suportar uma certa faixa de flexão sem carga.

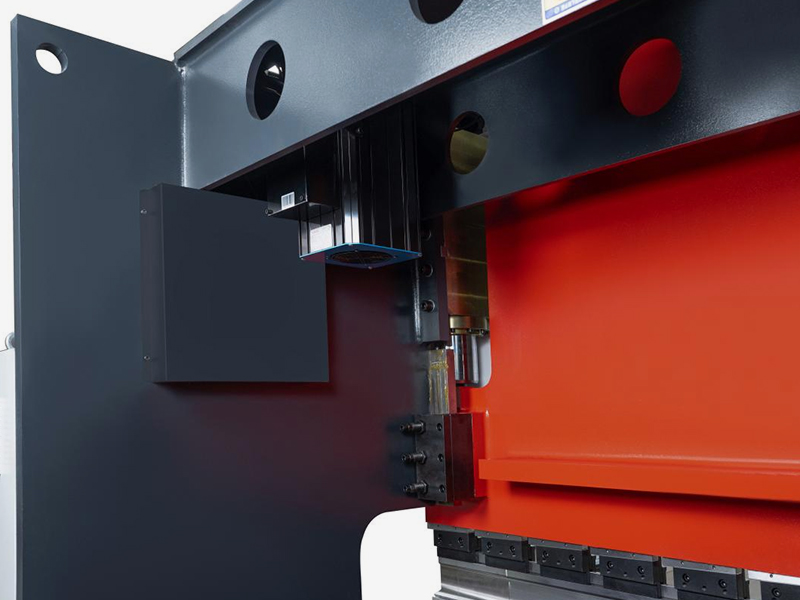

A máquina adota o sistema italiano de medição de circuito fechado de posição com regra de grade dupla GIVI para garantir o mais alto nível de precisão de posição e precisão de repetição do controle deslizante. A máquina possui construção totalmente protegida, iluminação LED frontal e traseira, e está equipada com um bom sistema de refrigeração.

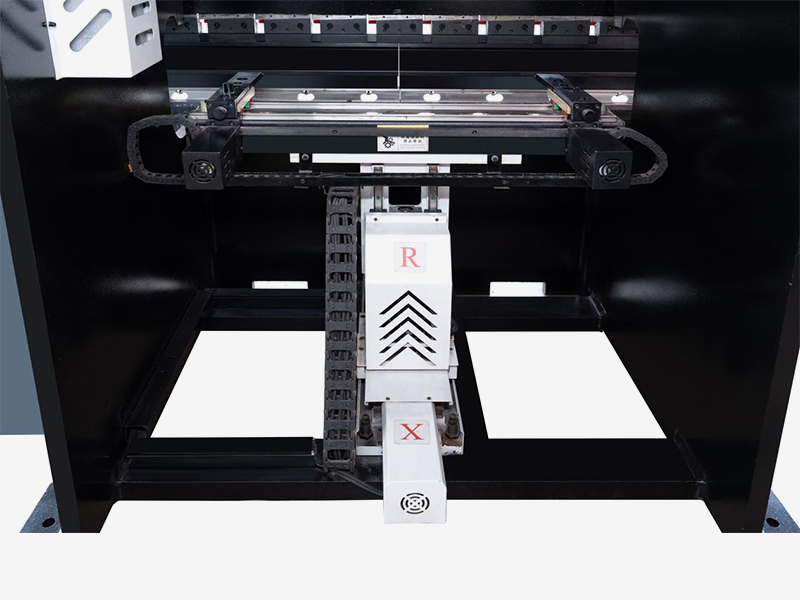

Medidor traseiro

O sistema backgauge adota servo acionamento elétrico, composto por servo motor, parafuso esférico, trilhos guia lineares e dedos de alta precisão. Ele realiza controle preciso da posição do backgauge e precisão de posicionamento repetitivo através do sistema CNC. Apresentando operação estável e resposta rápida, ele pode obter posicionamento frontal-traseiro automático para garantir efetivamente a consistência dimensional das peças dobradas. Adequado para dobra contínua de várias folhas, é fácil de operar, confiável no posicionamento e melhora muito a precisão da dobra e a eficiência da produção.

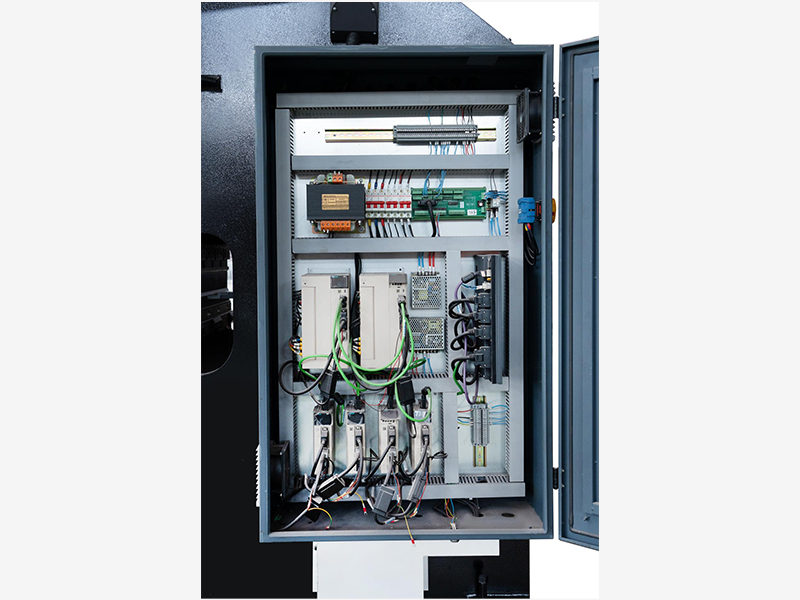

Peças elétricas

A configuração central é adequada para as necessidades de operação da prensa dobradeira totalmente elétrica. É equipado com controlador PLC de alta precisão, servo driver, interruptor pneumático, contator, relé intermediário, módulo de proteção de parada de emergência, isolador de sinal e outros componentes elétricos principais. Todos os componentes são selecionados de marcas conhecidas para garantir estabilidade operacional e vida útil. É equipado com um painel de operação com tela de toque de alta definição, que pode exibir intuitivamente os parâmetros de operação do equipamento, códigos de falha e status de trabalho, além de suportar configuração de parâmetros, armazenamento de programas, consulta de falhas e outras funções, com operação simples e fácil.

Sistema de lubrificação automática

O sistema de lubrificação automática da prensa dobradeira totalmente elétrica é um sistema auxiliar central para garantir a operação precisa e de longo prazo do equipamento. Adota um modo de controle inteligente totalmente automático, que está vinculado ao equipamento principal. De acordo com as condições de operação, horas de trabalho e carga do equipamento, ele pode realizar o fornecimento de óleo lubrificante temporizado, quantitativo e de ponto fixo sem intervenção manual, reduzindo significativamente o custo de operação e manutenção e evitando o desgaste dos componentes causado pela falta, lubrificação manual excessiva ou insuficiente.

Produtos recomendados
SOBRE NÓS
Nantong Tengzhong Machinery Manufacturing Co., Ltd. é China Prensa dobradeira servoelétrica CNC fornecedores e OEM/ODM Prensa dobradeira servoelétrica CNC companhia, localizada na ala norte do Centro Económico de Xangai, no Delta do Rio Yangtze, Nantong Haian City Libao Development Zone, é uma empresa de investigação e produção de máquinas de cisalhamento, quinadoras e laminadoras e outras máquinas de I&D, produção, vendas e serviços como um da empresa especializada na produção de máquina de corte hidráulica da série da marca "Tengzhong", máquina de corte mecânica, máquina de dobragem hidráulica, máquina de laminação de chapa hidráulica, máquina de laminação de chapa mecânica, máquina de corte de ângulo hidráulico, máquina de perfuração e corte combinada e outros equipamentos de forjamento, amplamente utilizados na indústria ligeira, aviação, construção naval, metalurgia, instrumentação, eletrodomésticos, produtos de aço inoxidável, construção de estruturas de aço e indústria de decoração. As máquinas Tengzhong sempre aderiram ao conceito de desenvolvimento de "produzir produtos excelentes, prestar um serviço perfeito e satisfazer todos os utilizadores", e sempre pensaram nos clientes e serviram os clientes com sinceridade. Estamos ansiosos por trabalhar consigo para criarmos um futuro melhor juntos!
Notícias
Feedback da mensagem

Como é que um Máquina dobradeira servo elétrica CNC melhorar a segurança no local de trabalho em comparação com os modelos hidráulicos tradicionais?

Um Máquina dobradeira servo elétrica CNC oferece vários recursos que melhoram significativamente a segurança no local de trabalho em comparação com os modelos tradicionais de dobradeiras hidráulicas. Veja como isso aumenta a segurança:

Controle preciso e risco reduzido de acidentes
O controle do servo motor fornece posicionamento altamente preciso e consistente do controle deslizante, o que reduz a probabilidade de erros humanos durante o processo de dobra. Em contraste, os modelos hidráulicos podem apresentar variabilidade no movimento, aumentando o risco de acidentes.
Com o sistema servoacionado, os operadores podem controlar com precisão a velocidade e o movimento do controle deslizante, facilitando a parada ou ajuste da operação em tempo real, minimizando a chance de ferimentos acidentais.

Menor ruído operacional e calor
As dobradeiras servo operam de forma mais silenciosa do que os modelos hidráulicos, que normalmente geram altos níveis de ruído em bombas e sistemas hidráulicos. O menor ruído reduz o risco de danos auditivos e aumenta o conforto geral e a segurança do ambiente de trabalho.
As servomáquinas elétricas produzem menos calor, reduzindo o risco de lesões relacionadas ao calor e a necessidade de sistemas de resfriamento extensos, que também podem apresentar riscos de segurança (como queimaduras ou riscos de superaquecimento).

Eliminação de Fluido Hidráulico
Uma das principais vantagens de segurança é a ausência de fluido hidráulico, o que elimina o risco de vazamentos, derramamentos ou incêndios associados aos óleos hidráulicos. Vazamentos hidráulicos em dobradeiras tradicionais podem criar superfícies escorregadias, causando acidentes com escorregões e quedas, e o próprio óleo representa um risco ambiental e de incêndio.

Recursos de segurança e gabinetes de proteção
As dobradeiras servoelétricas CNC são frequentemente projetadas com construções totalmente fechadas, protegendo tanto o operador quanto os componentes internos da máquina. Essas máquinas geralmente vêm equipadas com proteções físicas ou barreiras de segurança, que evitam o contato acidental com peças móveis.
Muitas máquinas também possuem iluminação LED frontal e traseira, o que melhora a visibilidade durante a operação. Uma melhor visibilidade pode reduzir o risco de acidentes devido a más condições de iluminação no espaço de trabalho.

Umdvanced Control Systems
As servomáquinas elétricas CNC são equipadas com sistemas de controle avançados que podem incluir intertravamentos de segurança, garantindo que a máquina não funcionará se a proteção estiver aberta ou se uma condição de segurança for violada. As máquinas hidráulicas tradicionais podem não ter esses recursos avançados de intertravamento.
Esses sistemas também podem permitir o monitoramento remoto, dando aos supervisores a capacidade de supervisionar as operações e intervir rapidamente caso surja uma condição insegura.

Umutomated Safety Sensors
Muitas dobradeiras servo elétricas CNC são equipadas com sensores de segurança a laser ou infravermelho, que param automaticamente a máquina se uma obstrução (como uma mão) for detectada perto da zona de perigo. Este tipo de detecção e reação em tempo real é uma atualização significativa em termos de segurança em comparação com modelos hidráulicos mais antigos.
Umdditionally, the closed-loop measurement system helps the machine monitor its operations with high precision, reducing the chance of unintentional movements that could result in accidents.

Configurações de segurança programáveis
A interface CNC permite que os operadores programem configurações de segurança específicas, como velocidades de desaceleração, durante a aproximação final da curva. Esses parâmetros de segurança personalizáveis ​​reduzem o risco de ferimentos por esmagamento ou esmagamento, que são mais comuns em sistemas hidráulicos tradicionais onde o controle é menos refinado.

Sistemas de parada de emergência
Os modernos servo-prensadores incluem recursos de parada de emergência que são mais responsivos devido aos tempos de reação mais rápidos do sistema elétrico. Se uma parada de emergência for iniciada, o servo motor poderá parar a máquina instantaneamente, enquanto os sistemas hidráulicos poderão sofrer um pequeno atraso devido à natureza da liberação da pressão do fluido.

Em comparação com dobradeiras hidráulicas tradicionais, Prensa dobradeira servo elétrica CNC oferecem segurança aprimorada por meio de controle preciso, sensores avançados, invólucros de proteção, ruído e calor reduzidos e eliminação de fluidos hidráulicos perigosos. Esses recursos criam um ambiente de trabalho mais seguro, reduzindo os riscos de acidentes, lesões e riscos ambientais.
