Qual é a diferença entre uma máquina de rolagem de placas de três e quatro roll?

No mundo da fabricação de metais, Assim, poucas máquinas são tão fundamentais para a criação de foumas cilíndricas e cônicas quanto o Máquina de rolagem de placas . Essas ferramentas poderosas dobram folhas planas de metal em curvas, formeo tudo, desde vasos de pressão maciços e torres de turbinas eólicas a elementos arquitetônicos e tubulações industriais. Ao embarcar na jornada para selecionar o equipamento certo para uma loja ou projeto, a pergunta mais comum e crítica que surge é: você deve escolher uma máquina de rolagem de três rolos ou de quatro rolos?

Isso não é uma questão de ser universalmente "melhor" que o outro. Em vez disso, trata -se de entender as diferenças fundamentais em seu design, operação e recursos para corresponder à máquina certa às demeas específicas do trabalho. A escolha depende de fatores como volume de produção, precisão necessária, tipos de materiais e, é claro, orçamento.

Este artigo fornecerá uma comparação detalhada e imparcial das máquinas de rolamento de placas de três e quatro roll, quebrando suas mecânicas, vantagens, limitações e aplicações ideais para capacitá-lo com o conhecimento necessário para tomar uma decisão informada.

A função principal: como funciona o rolamento de placas

No seu rolamento mais simples, a placa envolve deformando uma folha de metal elasticamente e plasticamente em torno de um eixo central. A máquina usa uma combinação de força e rolos posicionados com precisão para impor um raio consistente na peça de trabalho. O número de rolos e sua configuração determinam diretamente como a máquina lida com o metal, principalmente no início e no final do processo de flexão.

A máquina de laminação de placas de três roll: simplicidade e força

A configuração de três rolos é o design clássico testado pelo tempo. Como o nome indica, consiste em três rolos: dois rolos inferiores e um rolo superior.

Existem dois subtipos principais de máquinas de três rolos:

Pitada inicial (rolo de pitada): Este é o tipo mais comum. Os dois rolos inferiores são orientados por energia e fixos em posição. O rolo superior se move verticalmente para aplicar pressão e apertar a folha contra os rolos inferiores. Para iniciar a curva, a folha de metal deve ser alimentada manualmente na máquina até atingir uma parada traseira. O rolo superior desce, aperta a folha e os rolos inferiores acionados giram para puxar o material através, dobrando -o contra o rolo superior.

Tipo de pirâmide: Nesse estilo mais antigo, os rolos são dispostos em forma de pirâmide. O rolo superior está centrado acima dos dois rolos inferiores. Todos os três rolos podem se mover. Embora amplamente substituídos por designs mais modernos, as máquinas de pirâmide são conhecidas por sua capacidade de lidar com placas muito grossas.

Principais vantagens de uma máquina de três roll:

Investimento inicial mais baixo: Geralmente, as máquinas de três rolos têm um sistema mecânico e hidráulico mais simples, tornando-as mais acessíveis para comprar. Esta é uma vantagem significativa para lojas, startups ou operações menores orçamento da máquina de rolamento de placas .

Construção robusta: Com menos partes móveis, elas são frequentemente construídas para serem extremamente robustas e são adequadas para Placa pesada rolando e dobrando muito Placa de aço grossa .

Operação e manutenção mais simples: Os sistemas de controle são tipicamente menos complexos e a manutenção pode ser mais direta devido ao arranjo menos complicado dos componentes.

Maior capacidade máxima: Para um determinado preço, uma máquina de três rolos geralmente possui uma maior capacidade de espessura máxima em comparação com uma máquina de quatro rolos.

Limitações-chave de uma máquina de três roll:

Extremidades planas (necessária pré-flexão): Esta é a desvantagem mais significativa. O design inicial de pinça não pode dobrar as bordas principais e à direita da placa sem uma operação secundária. Essas seções planas do Unbent devem ser "pré-dobradas" em um freio de prensa ou usando a própria máquina de rolagem em um processo complicado e em várias etapas. Isso adiciona tempo, requer habilidade extra do operador e pode levar a inconsistências.

Menos precisão: Conseguir um cilindro perfeito com um raio consistente de borda a borda é mais desafiador e dependente do operador devido à questão da extremidade plana.

Menor eficiência: A necessidade de pré-flexão e a alimentação manual do material tornam o processo geral mais lento, o que é menos ideal para Fabricação de metal de alto volume ambientes.

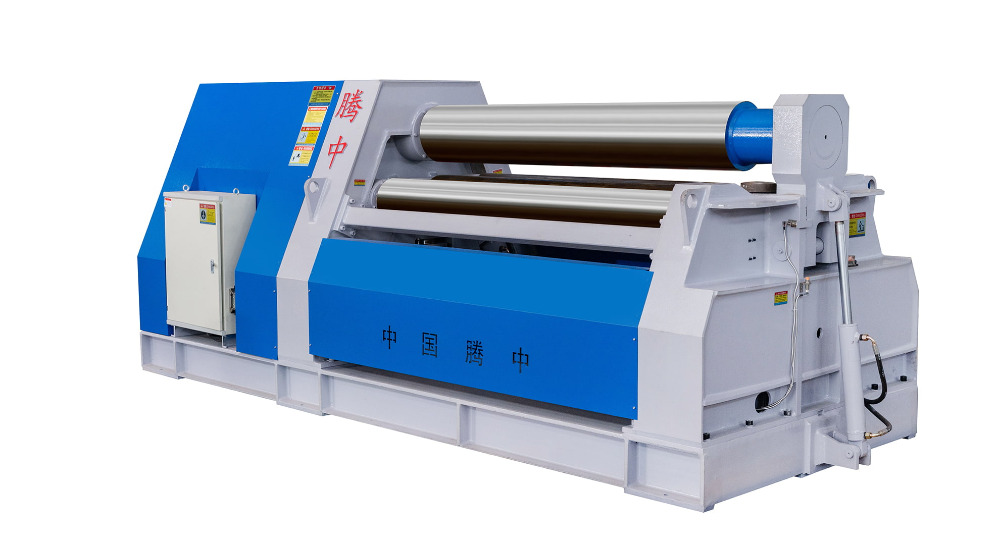

A máquina de rolamento de placa de quatro rolos: precisão e eficiência

A máquina de quatro rolos adiciona um quarto rolo crítico à equação. Normalmente, possui dois rolos inferiores e dois rolos superiores. A configuração foi projetada para superar a limitação primária do design de três rolos.

Em uma configuração padrão de quatro rolos:

O rolo traseiro inferior é o rolo principal.

O rolo frontal inferior e o rolo traseiro superior podem se mover verticalmente.

O rolo frontal superior é frequentemente fixo ou pode girar.

A vantagem revolucionária: eliminando as pontas planas

O gênio da máquina de quatro roll está em sua capacidade de segurar a placa acima e abaixo antes O processo de flexão começa. Aqui está como funciona:

Carregando: A placa é inserida entre os rolos frontais inferiores e traseiros superiores.

Reclamação: O rolo frontal inferior aumenta e o rolo traseiro superior desce, apertando firmemente a placa. Não há necessidade de alimentar a placa para uma parada traseira.

Pré-flexão a borda principal: Com a placa presa, o rolo da frente superior desce para prejudicar a borda principal da placa contra o rolo traseiro inferior acionado principal. Isso acontece automaticamente, logo no início do ciclo.

Rolando: Uma vez que a borda principal é dobrada, a máquina prossegue com o processo de rolagem completo. Os rolos giram, formando a placa em um cilindro.

Pré-flexão a borda à direita: Quando o rolo está quase concluído, a máquina pode usar a mesma ação de fixação e flexão para pré-dobrar a borda à direita antes que a peça seja concluída e liberada.

Este processo integrado é o motivo pelo qual as máquinas de quatro rolos são sinônimos de Rolamento da placa de precisão and Flina de placa CNC .

Principais vantagens de uma máquina de quatro rolos:

Sem extremidades planas / pré-flexão integrado: O maior benefício. Elimina completamente a operação secundária de pré-flexão, economizando uma quantidade enorme de tempo e trabalho.

Precisão e consistência superiores: A ação de fixação fornece controle superior sobre a peça de trabalho, minimizando a derrapagem e garantindo um cilindro perfeitamente simétrico com um raio consistente em todo o seu comprimento. Isso é fundamental para Fabricação de cilindros industriais .

Maior produtividade e automação: O processo é mais rápido, requer menos intervenção manual e é muito mais fácil de integrar com Sistemas de controle CNC . Isso o torna ideal para formação de metal automatizado células.

Operação mais fácil: Embora a máquina em si seja mais complexa, o processo de rolagem real geralmente é mais simples para o operador, exigindo menos habilidade para obter resultados perfeitos. Recursos como Máquina de rolagem de cone A funcionalidade também geralmente é mais fácil e mais precisa em um design de quatro rolos.

Segurança melhorada: O operador tem menos interação com a placa móvel, pois é fixada e controlada ao longo do processo.

Limitações-chave de uma máquina de quatro rolos:

Custo inicial mais alto: A complexidade adicional do quarto rolo, seu sistema de acionamento e os controles mais sofisticados resultam em um preço de compra mais alto.

Capacidade máxima ligeiramente menor: Para uma máquina de tamanho e custo físicos semelhantes, um quatro roll pode ter uma capacidade de espessura máxima ligeiramente menor do que uma máquina robusta de três rolos, pois alguma força é negociada por complexidade e precisão.

Maior complexidade de manutenção: Com mais peças móveis e hidráulica e eletrônica avançados, a manutenção requer conhecimento mais especializado.

Comparação frente a frente: uma tabela de resumo

Fazendo a escolha certa para sua operação

A decisão entre uma máquina de três e quatro rolos acaba se resume às suas necessidades específicas.

Escolha uma máquina de rolamento de placa de três rolos se:

Seu negócio de fabricação de metal está com um orçamento apertado.

Seu trabalho está focado principalmente em rolamento de placa de bitola pesada Onde a espessura extrema é a principal preocupação, não a saída de alto volume.

Você já possui um freio de prensa capaz que pode lidar com operações de pré-flexão.

Suas execuções de produção são mais curtas e você pode tolerar o tempo extra necessário para a pré-flexão.

Você trabalha em uma ampla variedade de projetos pontuais, em vez de corridas repetitivas e de alto volume.

Escolha uma máquina de rolagem de placa de quatro rolos se:

Produtividade and eficiência são suas principais prioridades.

Você precisa de alta precisão e qualidade consistente para todas as partes, como em Fabricação de vasos de pressão or rolamento comercial de tubos .

Você deseja reduzir os custos de mão -de -obra e o manuseio manual automatizando o processo de flexão.

Você planeja integrar a máquina em um Fabricação de metal CNC fluxo de trabalho.

O investimento inicial mais alto pode ser justificado por um retorno mais rápido do investimento (ROI) através do aumento da taxa de transferência e dos custos de mão -de -obra.

Conclusão

No debate entre as máquinas de rolamento de três e quatro roll, não há vencedor. A máquina de três rolos continua sendo um pilar de força e acessibilidade, um ajuste perfeito para muitas lojas que valorizam a robustez e têm os meios para lidar com suas peculiaridades operacionais. Por outro lado, a máquina de quatro rolos é uma prova da eficiência moderna da engenharia, projetada para maximizar a produção, a precisão e a lucratividade em exigentes ambientes de produção.

Compreender as principais diferenças mecânicas-principalmente a capacidade do quatro roll de prender e pré-dobrar automaticamente-é a chave para avaliar seu valor para o seu Máquinas de chapas de metal precisa. Ao avaliar cuidadosamente os requisitos do projeto, o volume de produção e os parâmetros financeiros, você pode selecionar a máquina que realmente moldará o futuro de seus recursos de fabricação.
