Máquinas de ranhura em V: sua chave para cortes mais rápidos, limpos e inteligentes

No mundo competitivo da fabricação de metais, sinalização e metalurgia arquitetônica, a diferença entre lucro e prejuízo geralmente se resume à eficiência e à qualidade do acabamento. Durante décadas, criar ranhuras precisas e angulares em chapas metálicas para dobra era um processo lento e trabalhoso, envolvendo várias etapas: vincar, rebarbar e, finalmente, dobrar em uma prensa dobradeira. Este método não só consumia muito tempo, mas também deixava espaço para erros e estresse material.

Digite o Máquina de ranhura em V . Este equipamento especializado revolucionou a fouma como as oficinas abordam a preparação de dobras, oferecendo uma alternativa simplificada e superior.

O que é V-Grooving? Compreendendo os Fundamentos

Em sua essência, Ranhura em V (também conhecido como ranhura em V de chapa metálica or dobra de painel de precisão ) é um processo de usinagem que remove um canal preciso em forma de “V” das chapas metálicas. Isso é feito usando uma ferramenta de corte especializada, normalmente uma lâmina com ponta de carboneto, ajustada em um ângulo específico (geralmente 30°, 45° ou 90°).

O objetivo principal desta ranhura é facilitar uma curva limpa e nítida. Ao remover o material e reduzir a espessura na linha de curvatura, o metal pode ser dobrado manualmente ou com força mínima, muitas vezes eliminando a necessidade de uma prensa dobradeira tradicional para determinadas aplicações. Não se trata apenas de uma ranhura; é uma remoção controlada do material até uma profundidade específica, deixando um acabamento liso e sem rebarbas assim que sai da máquina.

Como funciona uma máquina de ranhura em V?

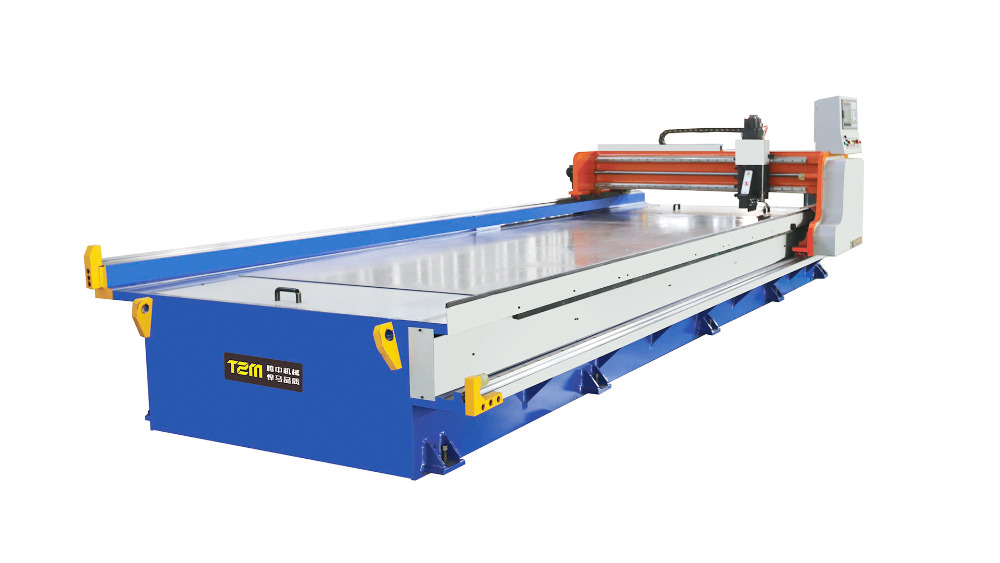

Um típico máquina industrial de ranhura em V opera com base em um princípio simples:

Colocação de material: A chapa metálica (aço inoxidável, alumínio, latão, cobre ou mesmo aço macio) é colocada na mesa de trabalho da máquina.

Posicionamento de precisão: O operador utiliza guias, leituras digitais ou um Sistema de ranhura em V CNC para posicionar a folha precisamente sob a cabeça de corte.

O Processo de Corte: Um fuso de alta velocidade, segurando a ferramenta de corte em forma de V, desce e se move ao longo de um caminho guiado, usinando a ranhura no material com precisão excepcional. A profundidade do corte é meticulosamente controlada para deixar um material fino e consistente “dobradiça” —normalmente em torno de 0,5 mm a 1 mm—, garantindo uma curvatura perfeita sem quebrar.

Conclusão: O processo é repetido para todas as linhas de curvatura necessárias. A folha pode então ser facilmente dobrada à mão no formato desejado, como uma caixa, gabinete ou painel arquitetônico.

Vantagens inigualáveis: por que sua loja precisa de uma máquina de ranhura em V

Os benefícios de integrar esta tecnologia ao seu fluxo de trabalho são substanciais e multifacetados.

1. Velocidade e rendimento incomparáveis (cortes mais rápidos)

Tempo é dinheiro. Máquinas de ranhura em V acelerar drasticamente o processo de produção.

Eliminação de Operações Secundárias: A economia de tempo mais significativa vem da redução ou eliminação completa de processos secundários. Não há necessidade de rebarbação após a ranhura, pois o corte é limpo. Isso se traduz diretamente em a solução de ranhuramento de metal de alta velocidade isso reduz as horas de trabalho.

Tempo de configuração reduzido: Comparado à configuração de um freio de pressão com o punção e a matriz corretos para cada trabalho exclusivo, a configuração de um V-groover é incrivelmente rápida. Para protótipos e execuções curtas, isso muda o jogo.

Fluxo de produção contínuo: Os operadores podem ranhurar uma folha enquanto outra está sendo dobrada ou montada, criando uma célula de produção mais eficiente, no estilo de linha de montagem.

2. Qualidade e consistência superiores das bordas (cortes mais limpos)

A qualidade de acabamento alcançada por um V-groover é simplesmente inatingível com métodos tradicionais de pontuação e cisalhamento.

Bordas sem rebarbas: O processo de usinagem produz uma ranhura lisa e limpa, com rebarbas mínimas ou inexistentes. Isto é fundamental para aplicações onde a segurança e a estética são primordiais, como fabricação arquitetônica de painéis metálicos ou equipamento de qualidade alimentar.

Eliminação de Microfraturas: O corte a laser ou o corte a plasma podem criar zonas afetadas pelo calor e microfraturas na borda, o que pode causar rachaduras quando dobrado. Máquinas de corte a frio com ranhuras em V realiza uma operação de usinagem que não produz calor, preservando a integridade do material e garantindo sempre uma curvatura perfeita e sem rachaduras.

Curvas perfeitas de 90 graus: A precisão da ranhura permite curvas incrivelmente nítidas e consistentes com um raio interno mínimo, criando uma aparência profissional e sofisticada que os clientes exigem.

3. Flexibilidade e inteligência de design aprimoradas (cortes mais inteligentes)

Uma máquina com ranhuras em V desbloqueia novas possibilidades criativas e técnicas.

Projetos complexos simplificados: Crie padrões complexos, venezianas e linhas de sombra diretamente em folhas planas antes de dobrar. Esta é uma técnica fundamental em ranhura em V de metal decorativo para características arquitetônicas, instalações artísticas e móveis de alto design.

Versatilidade do material: Essas máquinas lidam com uma ampla gama de materiais e espessuras. De finas chapas de alumínio a aço inoxidável mais espesso, uma única máquina pode processar diversas ordens de serviço sem necessidade de reequipamento.

Precisão e repetibilidade: Com Sistemas de ranhuras em V CNC , você pode programar padrões complexos de ranhuras e atingir níveis microscópicos de precisão. Depois que um programa é salvo, você pode reproduzir a mesma parte perfeitamente, ano após ano, garantindo consistência absoluta em todos os projetos.

4. Redução significativa de custos

O retorno sobre o investimento (ROI) de uma máquina com ranhuras em V é atraente.

Economia de custos de mão de obra: Automatizar o processo de ranhuramento reduz o nível de habilidade e o tempo necessários para a preparação da flexão, liberando operadores de freio de prensa altamente qualificados para tarefas mais complexas.

Manuseio reduzido de materiais: Como a dobra geralmente pode ser feita manualmente, diretamente na estação de montagem, você minimiza o movimento de chapas pesadas de e para a prensa dobradeira, reduzindo o tempo de manuseio e o risco de danos.

Custos de ferramentas mais baixos: Uma máquina de ranhura em V requer apenas um conjunto de lâminas de metal duro de ângulo padrão, ao contrário de um freio de prensa, que precisa de uma grande e cara biblioteca de punções e matrizes para diferentes ângulos de curvatura e raios.

Principais aplicações: onde as máquinas de ranhura em V brilham

Esta tecnologia não é uma ferramenta de nicho; é uma solução versátil para vários setores.

Sinalização e letras arquitetônicas: Criar curvas nítidas e limpas em caixas de sinalização e letras de canal de aço inoxidável, alumínio ou latão é a aplicação clássica. Ele oferece os cantos impecáveis necessários para uma marca de ponta.

Gabinetes elétricos e painéis de controle: Para fabricação de armários, caixas e racks com acabamento profissional e dimensões precisas.

Interiores de elevadores e revestimento arquitetônico: Produzindo painéis decorativos com ranhuras intrincadas e curvas perfeitas para interiores de edifícios modernos.

Equipamentos de cozinha e suprimentos de catering: Fabricação de mesas, balcões e recipientes seguros para alimentos com bordas higiênicas e sem rebarbas.

Dispositivos de exposição e varejo: Construir estantes, vitrines e displays de ponto de compra (POP) resistentes e bonitos de forma rápida e econômica.

Dutos e fabricação de HVAC: Para criar acessórios e componentes especializados com vedações precisas.

Escolhendo a máquina certa: ranhura em V manual vs. CNC

Ao considerar um Compra de máquina de ranhura em V , sua principal escolha será entre modelos manuais e CNC.

Máquinas manuais de ranhura em V: Operado com rodas manuais e posicionamento manual. Ideal para lojas menores com volumes menores ou para quem trabalha com formas mais simples e repetitivas. Eles oferecem um custo de entrada mais baixo e são excelentes para lojas de fabricação de metal personalizadas que precisam de flexibilidade sem programação complexa.

Máquinas de ranhuramento em V CNC: Controlado por um sistema numérico computadorizado. Estes são o auge de processamento automatizado de chapas metálicas . Eles oferecem velocidade, precisão e repetibilidade incomparáveis para execuções de produção em alto volume e projetos complexos. Recursos como posicionamento automático de ferramentas e importação de arquivos (por exemplo, DXF) os tornam incrivelmente eficientes.

Considerações para compra:

Tamanho da peça de trabalho: Determine o tamanho máximo da folha que você precisa processar.

Tipo de material e espessura: Certifique-se de que a máquina tenha potência e rigidez para manusear seus materiais padrão.

Ângulos de ranhura: As máquinas padrão oferecem ângulos comuns, mas verifique as opções disponíveis.

Volume de produção: Uma máquina CNC é quase sempre justificada para produção em alto volume.

Facilidade de uso: Considere a curva de aprendizado para seus operadores.

Integrando o V-Grooving ao seu fluxo de trabalho existente

A adoção de uma nova tecnologia deve agilizar, não perturbar. Felizmente, as máquinas com ranhuras em V integram-se perfeitamente.

Design: Projete suas peças em software CAD como padrões planos, marcando as linhas de ranhura.

Aninhamento: Aninhe suas peças em uma folha para uso ideal do material.

Corte: Corte o formato geral da peça em branco usando seu cortador a laser, plasma ou jato de água.

Ranhura em V: Mova a peça bruta para a máquina de ranhura em V para cortar todas as linhas de curvatura necessárias.

Dobramento e Montagem: Dobre manualmente ou com um simples freio e monte. A rebarbação normalmente é desnecessária.

Este fluxo de trabalho representa uma abordagem de manufatura enxuta, minimizando o desperdício e o manuseio e maximizando o tempo de valor agregado.

Conclusão: Investir num Futuro Mais Inteligente

O cenário de fabricação de metais está evoluindo, impulsionado por demandas por maior qualidade, retorno mais rápido e custos mais baixos. A máquina de ranhura em V não é mais um item de luxo para lojas especializadas; é fundamental ferramenta de precisão para chapas metálicas que capacita as empresas a enfrentar esses desafios modernos de frente.

Ao oferecer tempos de ciclo mais rápidos, qualidade de acabamento impecável e flexibilidade de design incomparável, essa tecnologia é realmente sua chave para cortes mais rápidos, limpos e inteligentes. É um investimento que se paga não apenas em termos monetários, mas em capacidade aprimorada, retrabalho reduzido e capacidade de ganhar contratos mais exigentes e de alto valor. Na busca pela excelência na fabricação, a máquina de ranhuras em V é uma aliada indispensável.
