Como uma prensa dobradeira CNC tandem difere de uma prensa dobradeira CNC padrão?

No mundo da fabricação de metais, a precisão e a eficiência são fundamentais. Entre as máquinas mais essenciais para moldar chapas metálicas está a prensa dobradeira CNC – uma ferramenta controlada por computador usada para dobrar e formar metal com precisão excepcional. No entanto, à medida que as demandas de produção se tornam mais complexas, os fabricantes muitas vezes descobrem que uma única prensa dobradeira, não importa quão avançada seja, pode não ser suficiente para lidar com peças longas ou projetos de alto volume. É aqui que Prensa dobradeira CNC tandem entra em jogo.

Embora ambos os tipos de máquinas compartilhem a mesma função principal – dobrar chapas metálicas – eles diferem em design, capacidade, operação e flexibilidade. Um compreensão dessas distinções pode ajudar os fabricantes a escolher a máquina certa para suas metas de produção.

1. Conceito Básico e Funcionalidade

Uma prensa dobradeira CNC padrão é uma máquina autônoma que consiste em um punção superior e uma matriz inferior, que juntos formam o metal pela aplicação de força controlada. Seu sistema de controle numérico computadorizado (CNC) controla o ângulo de dobra, o posicionamento e a força com notável precisão, garantindo consistência e repetibilidade entre lotes.

Em contraste, uma prensa dobradeira Tandem CNC envolve duas (ou às vezes mais) dobradeiras conectadas e operadas em uníssono por meio de um sistema de controle integrado. Cada máquina pode funcionar de forma independente ou sincronizada, dependendo das necessidades de produção. Este arranjo duplo permite que os operadores manuseiem peças de trabalho mais longas que excederiam a capacidade de uma única prensa dobradeira, mantendo ao mesmo tempo a alta precisão esperada dos equipamentos CNC.

Essencialmente, a configuração tandem expande o comprimento de curvatura e a capacidade de tonelagem, permitindo maior flexibilidade na fabricação sem sacrificar a precisão.

2. Configuração e projeto da máquina

A diferença estrutural entre os dois é imediatamente visível.

• Prensa dobradeira CNC padrão:
  Normalmente apresenta um único corpo de máquina, um sistema hidráulico ou elétrico e um controlador. Ele foi projetado para lidar com comprimentos e tonelagens máximas específicas – por exemplo, 3 metros e 160 toneladas.

• Prensa dobradeira CNC tandem:

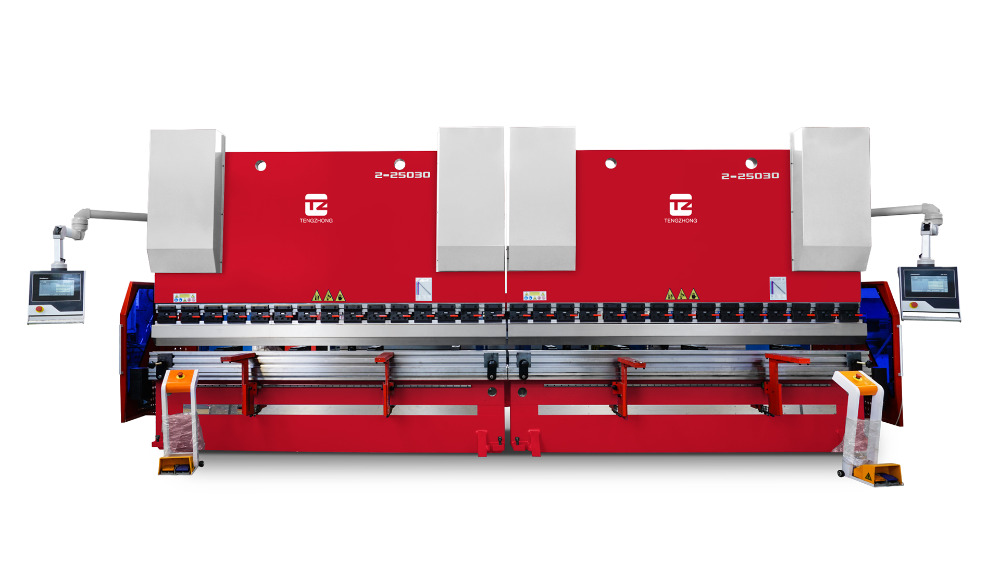

  Consiste em duas dobradeiras colocadas lado a lado, cada uma equipada com seu próprio sistema hidráulico, aríete e backgauge. Estas são ligadas eletronicamente através de um sistema de controle mestre-escravo, permitindo que ambas as máquinas operem em perfeita sincronização, como se fossem uma máquina longa.

Quando conectada, a unidade tandem pode lidar com peças maiores, como painéis longos, gabinetes ou componentes estruturais que podem medir de 6 a 12 metros de comprimento – uma tarefa impossível para uma prensa dobradeira padrão.

Essa flexibilidade de projeto é particularmente benéfica em setores como aeroespacial, construção naval, energia eólica e máquinas de construção, onde componentes superdimensionados são comuns.

3. Sistema de Controle e Sincronização

O sistema de controle CNC é o “cérebro” de qualquer prensa dobradeira, ditando a precisão com que a máquina executa as tarefas de dobra.

A Prensa dobradeira CNC padrão usa um único controlador para gerenciar todas as operações — posicionamento, pressão e ângulo — dentro de seu próprio espaço de trabalho. O sistema é independente e altamente otimizado para as dimensões e capacidade da máquina.

Em um Prensa dobradeira CNC tandem , a sincronização se torna mais complexa. Duas máquinas devem coordenar perfeitamente seus movimentos para garantir uma flexão uniforme ao longo de todo o comprimento da peça. Para conseguir isso, um avançado sistema de controle tandem conecta ambas as unidades CNC através de uma rede de comunicação.

As principais funções de sincronização incluem:

• Manter velocidade e pressão consistentes do aríete em ambos os lados.
• Coordenação de posições do backgauge para alinhamento preciso das peças.
• Garantir que os desvios angulares sejam corrigidos automaticamente através de ciclos de feedback.

Este nível de coordenação requer não apenas controladores poderosos, mas também feedback preciso de codificadores lineares, sensores de pressão e válvulas hidráulicas.

4. Modos Operacionais

Outra grande distinção reside na flexibilidade de operação.

• Uma prensa dobradeira CNC padrão opera de forma independente. Cada operação de dobra é realizada dentro de seu comprimento e capacidade máximos.

• Uma prensa dobradeira Tandem CNC, entretanto, pode operar em dois modos:

  1. Modo Tandem: Ambas as máquinas estão interligadas para manusear peças longas ou pesadas.
  2. Modo Independente: Cada máquina opera separadamente, executando diferentes tarefas simultaneamente.

Essa versatilidade permite que os fabricantes se adaptem rapidamente às diversas necessidades de produção. Quando não são necessárias peças longas, cada prensa dobradeira pode funcionar de forma independente para dobrar a produtividade - fornecendo essencialmente duas máquinas em uma configuração.

5. Capacidade de flexão e tamanho da peça

Talvez a diferença mais óbvia entre as duas máquinas seja a capacidade de flexão.

Uma prensa dobradeira CNC padrão é ideal para comprimentos típicos de chapa metálica - geralmente entre 1 a 4 metros - dependendo do modelo. É suficiente para a maioria das oficinas de fabricação que lidam com peças pequenas e médias, como suportes, gabinetes ou estruturas.

Por outro lado, uma prensa dobradeira Tandem CNC é projetada especificamente para acomodar componentes extralongos e pesados. Ao combinar duas máquinas, o comprimento efetivo de dobra pode atingir 8, 10 ou até 12 metros. Isso o torna indispensável para indústrias que produzem grandes painéis, portas de elevadores, carrocerias de veículos ou componentes de pontes.

Além disso, uma vez que a força de flexão total é partilhada entre as duas unidades, um sistema tandem pode atingir uma tonelagem mais elevada sem necessitar de uma dobradeira enorme, que de outra forma seria dispendiosa e difícil de transportar ou instalar.

6. Requisitos de instalação e espaço

Uma prensa dobradeira CNC padrão requer um espaço relativamente compacto e pode ser facilmente instalada na maioria das oficinas.

Uma prensa dobradeira Tandem CNC, por outro lado, exige consideravelmente mais espaço devido ao seu comprimento e estrutura de máquina dupla. Também requer um alinhamento cuidadoso durante a instalação para garantir que ambas as máquinas estejam perfeitamente niveladas e paralelas.

Além disso, os sistemas tandem precisam de fundações mais robustas para suportar a carga combinada e evitar vibrações ou desalinhamentos. O processo de instalação é mais complexo e muitas vezes envolve assistência técnica do fabricante ou engenheiros de serviço para calibrar os sistemas de sincronização e comunicação.

Embora esse processo de configuração possa demorar mais, os benefícios de desempenho resultantes muitas vezes justificam o esforço para instalações que lidam com componentes de grande escala.

7. Produtividade e Eficiência

A produtividade é a principal motivação por trás do uso de uma prensa dobradeira Tandem CNC.

No modo tandem, os operadores podem produzir componentes longos em uma configuração, em vez de dividi-los em seções menores e soldá-los posteriormente – um processo que economiza tempo e trabalho, ao mesmo tempo que melhora a precisão e reduz a distorção.

No modo independente, dois operadores podem usar cada máquina separadamente para diferentes peças, duplicando efetivamente a produção em comparação com uma única máquina grande.

Uma prensa dobradeira CNC padrão, embora eficiente para peças pequenas e médias, carece dessa flexibilidade operacional. Geralmente é limitado a operações sequenciais, o que pode retardar o rendimento quando a variedade ou o tamanho da peça mudam com frequência.

Para ambientes de produção de grande mixagem ou longa duração, a configuração tandem oferece uma vantagem significativa na eficiência do fluxo de trabalho.

8. Precisão e repetibilidade

Ambos os tipos de máquinas dependem da precisão do CNC, mas os desafios são diferentes.

Uma prensa dobradeira CNC padrão mantém a precisão por meio de estruturas rígidas, acionamentos hidráulicos ou elétricos de alta qualidade e sistemas de compensação CNC. A precisão de dobra é normalmente de ±0,1 mm, suficiente para a maioria das necessidades de fabricação.

Para uma prensa dobradeira Tandem CNC, manter uma precisão consistente em um comprimento de dobra estendido é mais desafiador. O sistema deve sincronizar dois aríetes e backgauges separados para se mover de forma idêntica. Mesmo pequenos desvios podem resultar em curvas irregulares.

Para superar isso, sistemas tandem avançados utilizam sincronização eletrônica, sistemas de medição de ângulos e algoritmos de compensação em tempo real para garantir que ambas as máquinas funcionem como uma única unidade. Quando devidamente calibrados, os sistemas tandem podem atingir precisão igual ou até superior aos modelos padrão.

9. Manutenção e Complexidade

As necessidades de manutenção também variam entre os dois tipos.

Uma prensa dobradeira CNC padrão tem menos componentes, tornando sua manutenção mais fácil e menos dispendiosa. Os operadores normalmente se concentram em verificações de óleo hidráulico, verificação de alinhamento, lubrificação e atualizações periódicas de software.

Uma prensa dobradeira Tandem CNC, por outro lado, envolve o dobro do número de circuitos hidráulicos, sensores e controladores. A calibração regular dos sistemas de sincronização é essencial. A solução de problemas pode ser mais complicada, pois podem surgir falhas na comunicação ou no alinhamento entre as duas unidades.

No entanto, as máquinas tandem modernas são projetadas com sistemas de diagnóstico que simplificam a manutenção, alertando os operadores sobre problemas específicos antes que afetem a produção.

10. Considerações sobre custos

O custo é outro diferencial importante.

Uma prensa dobradeira CNC padrão é mais acessível e suficiente para oficinas de pequeno e médio porte. O investimento inicial, os custos operacionais e o consumo de energia são geralmente mais baixos.

Uma prensa dobradeira Tandem CNC, por ser maior e mais sofisticada, envolve naturalmente um maior investimento inicial e maiores custos de instalação e manutenção. No entanto, ela agrega valor em aplicações que exigem peças grandes ou produção versátil. Quando usada de forma eficaz, sua capacidade de operar como duas máquinas em uma configuração pode compensar significativamente o custo através de ganhos de produtividade.

11. Cenários de aplicação

Para resumir seus casos de uso mais adequados:

• Prensa dobradeira CNC padrão:
  Ideal para fabricantes de pequeno e médio porte que produzem componentes como suportes, painéis ou estruturas que se ajustam aos comprimentos padrão da máquina.

• Prensa dobradeira CNC tandem:
  Mais adequado para indústrias de grande escala – aeroespacial, construção naval, maquinaria de construção, transportes e energia renovável – onde peças longas ou pesadas são comuns e a elevada capacidade de flexão é crucial.

12. Fatores de decisão para fabricantes

Ao decidir entre uma dobradeira padrão ou tandem, vários fatores devem orientar a escolha:

1. Comprimento da peça: Se as peças frequentemente excederem 4 metros, uma configuração tandem é mais prática.
2. Volume de produção: Para operações de alta mistura e baixo volume, uma prensa dobradeira padrão é econômica; para produção em grande escala e peças longas, um sistema tandem é excelente.
3. Espaço disponível: As máquinas tandem requerem um espaço de instalação significativo e uma base sólida.
4. Orçamento e ROI: Embora o custo inicial de uma prensa dobradeira tandem seja mais alto, seu modo de operação dupla pode melhorar o retorno do investimento a longo prazo.
5. Nível de habilidade do operador: As máquinas tandem exigem operadores treinados e familiarizados com sincronização e calibração do sistema.

13. Tendências Futuras e Desenvolvimentos Tecnológicos

A lacuna entre dobradeiras padrão e tandem continua diminuindo à medida que a tecnologia avança. Os sistemas CNC modernos incorporam dobra assistida por IA, correção automática de ângulo e monitoramento baseado em IoT, aprimorando ambos os tipos de máquinas.

Para sistemas tandem, os desenvolvimentos futuros concentram-se na sincronização simplificada, eficiência energética e ajustes automatizados de configuração. À medida que a fabricação digital evolui, a integração de dobradeiras em fábricas inteligentes permitirá uma comunicação perfeita entre várias máquinas, otimizando o fluxo de trabalho e minimizando o tempo de inatividade.

Conclusão

Uma prensa dobradeira Tandem CNC e uma prensa dobradeira CNC padrão têm o mesmo propósito fundamental - dobrar metal com precisão - mas atendem a necessidades de produção muito diferentes. A versão padrão oferece simplicidade, eficiência e acessibilidade para a fabricação diária de chapas metálicas, enquanto a configuração tandem oferece flexibilidade incomparável, capacidade estendida e produtividade para o manuseio de peças superdimensionadas ou de alto volume.

A escolha entre os dois depende muito do tamanho das peças, das demandas de produção e das metas operacionais de longo prazo. Para oficinas com foco em versatilidade e escalabilidade, a dobradeira Tandem CNC representa um investimento estratégico em capacidade e capacidade.

No final das contas, entender como esses dois sistemas diferem permite que os fabricantes tomem decisões informadas – garantindo que seus equipamentos de dobra estejam alinhados com os requisitos de produção atuais e futuros.
